v型架(鑄鐵v型架)
產品分類：
產品中心>>
V型鐵、V型架系列

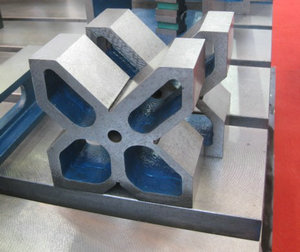

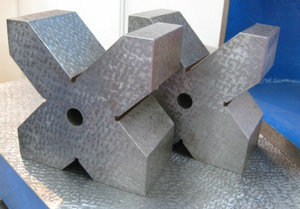

v型架(鑄鐵v型架)用于軸類零件的檢測,劃線,定位及機械加工中的裝夾,一般都成對供應,是一個四棱體,四個工作面上或四個尺寸不同的90度的槽
訂購熱線：0317-8332456
簡介：v型架(鑄鐵v型架)用于軸類零件的檢測,劃線,定位及機械加工中的裝夾,一般都成對供應,是一個四棱體,四個工作面上或四個尺寸不同的90度的槽
v型架(鑄鐵v型架)用于軸類零件的檢測、劃線、定位及機械加工中的裝夾，一般都成對供應，是一個四棱體，四個工作面上或四個尺寸不同的90度的槽，主要用于軸類零件的檢驗和劃線。
v型架(鑄鐵v型架)按材質可以分為球鐵V型架和灰鐵V架鐵兩類：球鐵V型架的使用比較少，一般使用規格較小，精度要求較的V型鐵，比如：研磨V型鐵。球鐵V型架的精度大于0級?；诣FV型架的使用比較 ，灰鐵的成本低、生產周期短，工藝簡單、經久耐用是制造商和用戶的原因之一。
V型架產品規格：（成對供應）
|
規格mm
|
工作面平面度
|
V型槽對底面平行度
|
V型槽對側面平行度
|
V型槽兩側面對稱度
|
V型槽對端面的垂直度
|
|||||
|
V型架精度等級um
|
||||||||||
|
1
|
2
|
1
|
2
|
1
|
2
|
1
|
2
|
1
|
2
|
|
|
60×60×50
|
2
|
3
|
5
|
10
|
5
|
10
|
10
|
20
|
5
|
10
|
|
105×105×78
|
3
|
5
|
8
|
15
|
8
|
15
|
16
|
30
|
8
|
15
|
|
100×100×65
|
|
|
10
|
20
|
10
|
20
|
20
|
40
|
|
|
|
150×150×80
|
|
|
15
|
25
|
15
|
25
|
30
|
50
|
|
|
|
200×200×90
|
|
|
15
|
25
|
15
|
25
|
30
|
50
|
12
|
25
|
|
300×300×120
|
|
|
20
|
30
|
20
|
30
|
40
|
60
|
25
|
35
|
